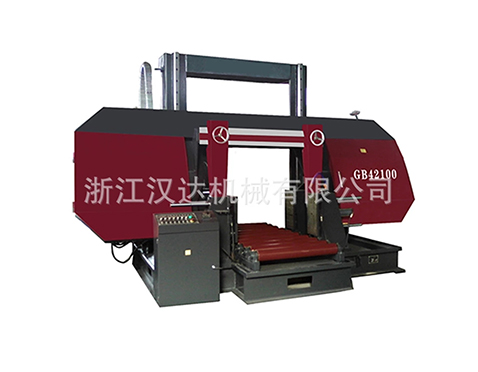

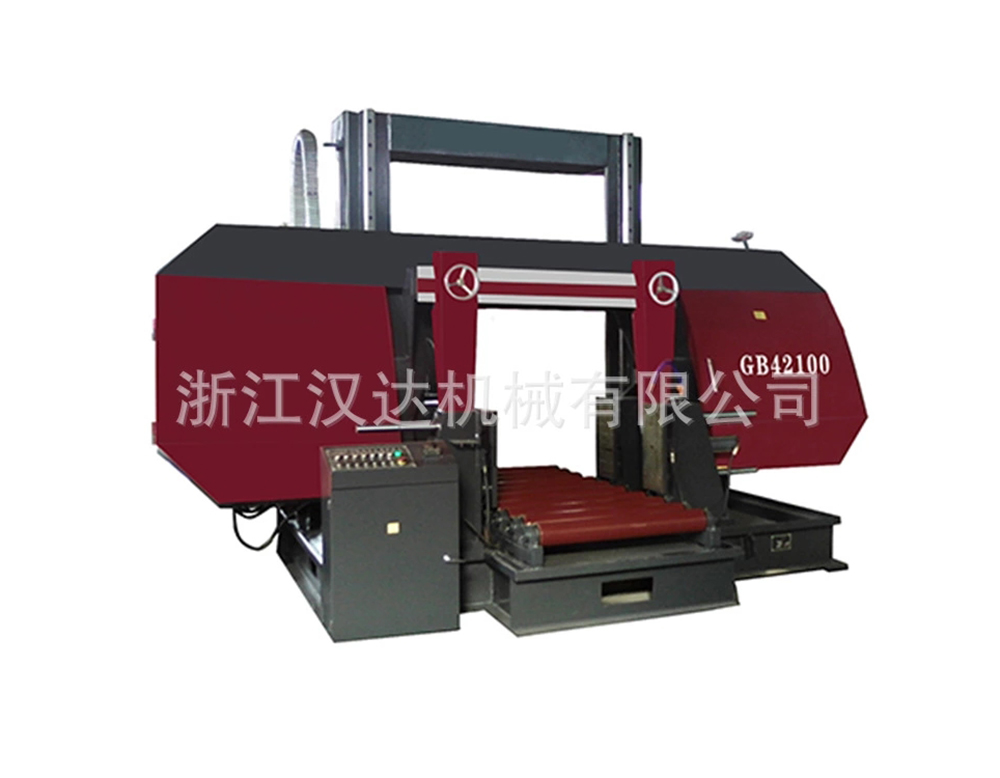

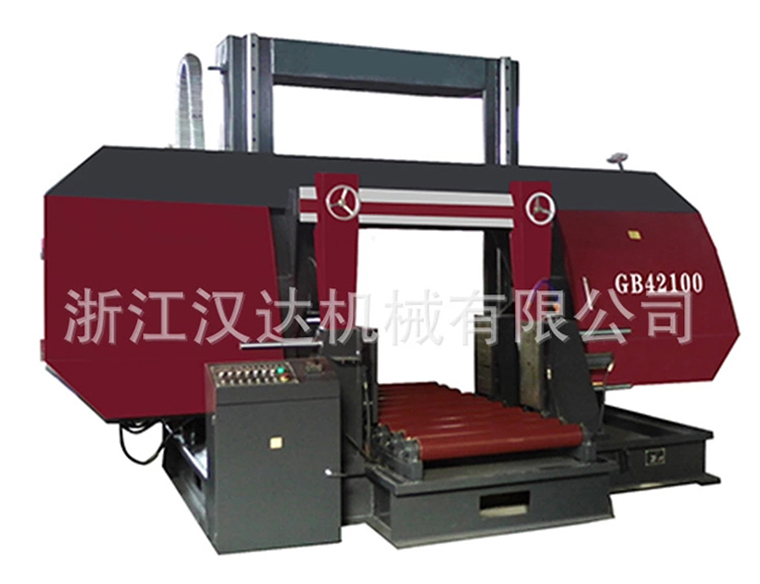

GB42100 方柱龙门式滚筒送料带锯床
GB42100 方柱龙门式滚筒送料带锯床
机型:GB42100 方柱龙门式滚筒送料带锯床
钻孔孔径:
钻孔孔数:
加工面积:
最小孔距:
操作界面:
最大轴数:
电机功率:11kw-6
加工方式:
  • 产品详情
  • 产品参数
  • 客户评价



 根据结构分为卧式带锯床、立式带锯床,卧式又分为剪刀式、双立柱、单立柱式带锯床; 根据使用情况分为手动型(经济型手动送料手动切割物料)、自动型; 根据使用控制器的自动化程序可分为手动型(半自动手动送料)全自动型(自动送料自动切割); 根据切割角度要求分为角度锯床(能锯切角度90度45度)无角度即90度垂直切割。 带锯床的系统功能: 液压传动系统由泵、阀、油缸、油箱、管路等元辅件组成的液压回路,在电气控制下完成锯梁的升降,工件的夹紧。通过调速阀可实行进给速度的无级调速,达到对不同材质工件的锯切需要。 电气控制系统由电气箱、控制箱、行程开关、等组成的控制回路,用来控制锯条的回转运动、锯梁的升降、工件的夹紧等,使之按一定的工作程序来实现正常切削循环。 开车前必须按机床润滑部位(钢丝刷轴、从动轴承座、立柱、柱套、小柱、活动虎钳滑动面夹紧丝杆)要求每班3次加油。蜗轮箱内的蜗轮、蜗杆采用30号机油油浴润滑,由蜗轮箱上部的油塞孔注入,油箱表面备有油标,当锯梁位于最低位置时,油面应位于油标的上、下限之间。试用一个月后应换油,以后每隔3-6个月换油1次,蜗轮箱下部设有放油塞。



产品特点:

   · 切削速度液压控制。
   · 导向块结构,科学合理,延长锯条的使用寿命。
   · 双圆柱龙门式结构合理、外形美观。
   · 锯切稳定,精度高。
   · 大机床采用前后两组虎钳,液压夹紧。
   · 1.5米电动送料架。



型号

最大锯削范围(mm)

GB42100

1000X1000

锯条线速度(m/min)

31/47/63

切削速度

液压无级调速

锯带规格(长×宽×厚)(mm)

10060×67×1.6

工件夹紧方式

液压

主电机功率(kw)

11KW-6

油泵电机功率(kw)

2.25

包装尺寸(mm)

4700×2200×3100
